| Pin | EIA CKT |
Description | From DCE |
To DCE |
|
|---|---|---|---|---|---|
| A | B | ||||
| 1 2 |
SI |
Shield Signaling Rate Indicator |
*C |
||
| 4 5 |
22 23 |
SD ST |
Send Data Send Timing |
*T |
*D |
| 6 7 |
24 25 |
RD RS |
Receive Data Request to Send |
*D |
*C |
| 8 9 |
26 27 |
RT CS |
Receive Timing Clear to Send |
*T |
*C |
| 10 11 |
29 |
LL DM |
Local Loopback Data Mode |
*C |
*C |
| 12 13 |
30 31 |
TR RR |
Terminal Ready Receiver Ready |
*C |
*C |
| 14 15 |
RL IC |
Remote Loopback Incoming Call |
*C |
*C |
|
| 16 17 |
35 |
SR TT |
Signaling Rate Selector Incoming Call |
*C *T |
|
| 18 19 |
TM SG |
Test Mode Signal Ground |
*C |
||
| 20 28 |
RC IS |
Receive Common Terminal in Service |
*C |
||
| 32 33 |
SS SQ |
Select Standby Signal Quality |
*C |
*C |
|
| 34 36 37 |
NS SB SC |
New Signal Standby Indicator Send Common |
*C |
*C |
|

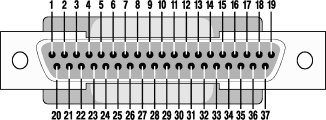

| Signal Type: D = Data, C = Control, T = Timing Note: On the DB37 connector that is commonly used for RS449; Pins 3 and 21 are undfined B = Return |
|||||
